Wednesday, December 14, 2011

Membeli unit GPS, apa perlu di titik-beratkan?

Assalamualaikum w.b.t....

Keperluan kepada unit GPS sekarang ini boleh dikatakan penting, paling kurang pun handheld GPS, atau unit GPS untuk navigasi seperti yang di gunapakai dalam kereta itu. Setiap jenis unit mempunyai kelebihan dan kekurangan masing-masing, namun dalam bidang ukur ini, apa yang paling di titik beratkan ialah mengenai accuracy dan ketepatan dalam memberikan maklumat geospatial seperti nilai kodinat X, Y dan Z.

Di pasaran, terdapat pelbagai unit GPS di jual, dengan harga dan kualiti yang berbeza. Ada yang sudah di bina-dalam terus di dalam talifon bimbit, sambungan luar, unit GPS kereta, unit GPS handheld, dan unit GPS beraccuracy tinggi. Oleh kerana terdapat pelbagai dan terlampau banyak jenis yang terdapat di pasaran, maka ntara yang saya rajin nak tulis ialah seperti di bawah ini. Penerangan adalah secara am, dimana saya cuba ulas pada kulitnya sahaja, dan bukan pada isinya : ) . Ini hanya yang saya pernah pakai sahaja, takut tersilap bagi maklumat je.
Pada gambar di atas ialah unit GPS jenis sambungan luar kepada talifon bimbit yang mempunyai capability menerima isyarat GPS, tetapi tidak mempunyai unir penerima isyarat yang di bina dalam talifon. Contoh yang saya ada ini ialah daripada jenama HOLUX dimana, dengan talifon Nokia 6120c yang sapa pakai ini, saya hanya perlu sambungkan HOLUX ini menggunakan sambungan Bluetooth, dan dihubungkan dengan aplikasi GPS data pada talifon. Ia juga boleh digunapakai dengan laptop dan lain-lain device yang mempunyai sumabungan Bluetooth, tetapi biasanya menggunakan Windows Mobile. Namun begitu, accuracy yang diberikan oleh unit GPS ini tidak memberangsangkan, mungkin untuk rujukan navigasi boleh digunapakai, dan perolehan data kepada kerja-kerja ukur yang tidak pentingkan accuracy seperti marking location site juga boleh digunapakai.



Gambar di atas pula ialah unit GPS handheld keluaran Garmin, iaitu jenis model 60csx. Pada pendapat saya, sekurang-kurangnya individu yang terlibat dalam bidang ukur ini perlu ada seketul unit GPS jenis handheld ini, untuk memudahkan kerja. Accuracy yang diberikan oleh unit jenis ini juga kadang-kala tidak menghampakan. Antara kelebihannya, unit ini boleh dimasukkan lot PDUK sebagai base map pada paparan, memudahkan kita untuk mengenalpasti site dan lain-lain.

Proses marking point atau route juga boleh dilakukan dan data-data point atau route yang di mark itu boleh di upload terus ke komputer, kepada beberapa software seperti Google Earth atau Mapsource. Berkenaan dengan Mapsource itu, boleh rujuk entri yang saya tulis sebelum ini.



Ini pula ialah unit GPS yang di namakan Mobile Mapper 6, keluaran Ashtech. Selalunya, unit ini digunakan bersama dengan antenna GPS, bertindak selaku data logger atau controller. Namun begitu, ianya boleh digunakan secara single unit (unit sendirian).

Unit in juga telah di bina dalam terus penerima isyarat GPS dan ianya menggunakan Windows Mobile yang mana pelbagai software boleh di install kepadanya. Biasanya unit ini digunakan untuk kerja-kerja yang beraccuracy rendah, juga boleh untuk navigasi. Kelebihan unit ini ialah ia mempunyai kamera yang boleh di tag featurenya dengan kodinat X, Y dan Z tempat di ambil. Penting untuk kerja-kerja yang memerlukan kiat mengambil sekali gambar-gambar entiti yang penting.



Gambar di atas ini pula ialah antenna kepada unit controller Mobile Mapper 6 di atas. Nama penuh beliau ialah Promark 500, keluaran Ashtech. Selalu diperluakan dan digunakan untuk kerja-kerja yang memerlukan accuracy tinggi dan terbaik antara GPS-GPS yang ada.

Ianya boleh digunakan secara individu, tapi hanya untuk kerja-kerja dan keadah pengukuran statik lah. Ini memerlukan post process di lakukan kepada data-data untuk memberikan output terakhir, atau megetahui nilai data yang tepat dalam accuracy terbaik.

Selain itu seperti yang saya terangkan di atas tu, unit in boleh menggunakan Mobile Mapper 6, atau jenis lain yang senagkatan dengan nya sebagai data logger atau controller. Biasanya untuk kerja-kerja yang memerluakan kaedah RTK atau real time DGPS digunakan. Harganya pula sememangnay agak mahal, mencecah puluhan ribu ringgit Malaysia.

Sekian penerrangan secara am mengenai unit GPS yang terdapat di pasaran sekarang ini.

Masuk kepada penilaian yang perlu dititik beratkan sebelum membeli atau melabur untuk membeli GPS. Pada pandangan saya secara peribadi, antara perkara-perkara yang perlu di titil beratkan ialah :
  1. Tujuan - dimana perkara pertama yang perlu di jelaskan keadaannya dahulu. Tujuan ini akan memudahkan kita memilih jenis mana yang kita akan beli supaya ianya akan dpat memenuhi kriteria tujuan kita nak beli GPS tu.
  2. Output data - juga penting di jelaskan sebelum membeli sesuatu nit GPS itu kerana setiap unit memberi output data yang berbeza. Ada yang datanya boleh dikatan universal, dan ada yang mempunyai format data tersendiri yang hanya boleh diguna pakai dengan software khusus sahaja.
  3. Mapping capability - yang ini pun penting juga, lebih-lebih lagi untuk pemetaan secara real-time dimana sesetengah alat tada fungsi untuk ini. Availability map-map sudah siap bina juga penting untuk memudahkan kerja kita, selain daripada detail-detail yang ada pada map tersebut seperti jalan-jalan, topografi dan maklumat-maklumat marine misalnya.
  4. Sumber kuasa- ini juga penting kerana sesetengah unit GPS mempunyai jenis bateri yang tersendiri dan tidak boleh menggunakan sumber kuasa lain. Ada sesetengah yang agak mesra sumber kuasanya dimana kita boleh menggunakan sumber kuasa yang universal seperti bateri AA, AAA, AAA dan A yang lain-lain, ataupun menggunakan jenis-jenis bateri yang mudah didapati di kedai-kedai. Seperti Mobile Mapper 6 dan Garmin 60csx tu, ianya menggunakan bateri AA biasa, sennag kalau bateri habis boleh cari ganti dimana-mana. Ashtech Promark 500 itu juga menggunakan bateri video kamera yang universal, boleh didapati dengan mudah di kedai-kedai gambar dengan kos yang agak murah.
  5. Mudah alih - ini kurang penting sikit rasanya sebab GPS yang ada sekarang ni pun semuanya boelh kira senang nak bawa kemana-mana. Kecualilah yang jenis berantenna tu, kotak dia je dah agak besar, tapi berbaloi dengan hasil yang diberikan.
  6. Senang Guna - ini pun penting jugak sebab selalunya yang user friendly ini akan memberikan banyak  kelebihan dan kemudahan kepada pengguna. Bayangakan, 2 unit GPS yang digunakan untuk tujuan yang sama, satu tu sekali tekan je dah dapat result, yang stau lagi kena lalu 3 4 kali tekan baru dapat result.
  7. Kelebihan dan kekurangan - banyakkan baca forum-forum dan komen-komen yang telah dibuat di internet tentang kelebihan dan kekurangan alat yang nak beli tu. Ini bagus supaya kita tidak silap membeli dan malabur.
  8. Accuracy - ini tersangat penting sebab yang ini bersangkut dengan tujuan kita beli GPS tu.
  9. Harga - yang ini selalunya yang paling orang akan tengok : )
  10. Sofware - ini pun agak penting juga. Kejelasan perlu untuk tahu samada software diberikan termasuk dengan harga pembelian unit GPS, ataupun kena beli asing yang mana memerlukan kos tambahan. Selain itu, kebolehan software untuk membuat pemprosesan dengan cepat dan tepat, selain output data yang boleh dikeluarkan juga penting.
  11. Manual - penting juga sebab selalunya manual yang diberikan sangat-sangat am, kalau boleh masa nak beli tu minta vendor keluarkan satu manual khusus untuk penggunaan alat GPS tu, software-software yang berkaitan dan juga cara pemprosesan. Tapi yang ini kalau rajin boleh godek-godek dan buat sendiri ikit kefahaman masing-masing.
Ok, cukup setakat itu

Terima kasih dan bye.



Read more...

Monday, December 12, 2011

Garmin dan Mapsource

Assalamualaikum w.b.t.....

Post ini adalah sempena ada sorang kawan aku minta tolong pasal nak download data daripada handheld Garmin ke komputer, seterusnya nak masuk ke AutoCAD. Jadi aku taruk pulak kat sini supaya aku sendiri tak lupa, hehe....

Handheld Garmin ni, biasanya ada capability utk mark point atau route. Senangnya, macam selalu untuk tujuan semasa buat site visit misalnya, kita nak mark kawasan, atau kadang-kadang diperlukan untuk permohonan tanah baru.

Disini, kita hanya perlu bawak handheld Garmin ni, aku pakai 60csx. Jalan-jalan dan mark point yg dikehendaki tu.

Dah settle kerja marking di site, balik rumah terus proses.

Caranya :

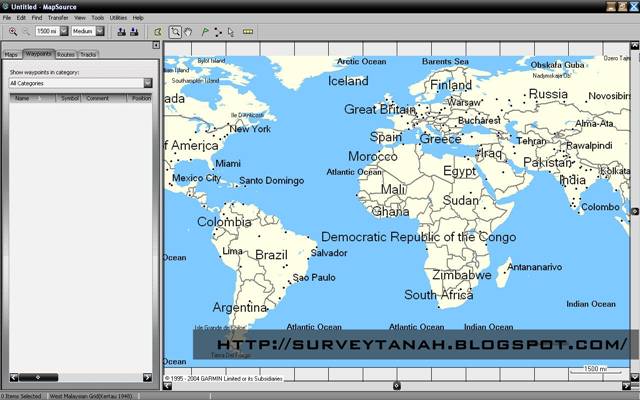

1) Buka software Mapsource. CD software ini ada sekali dalam kotak Garmin, termasukkan cable connector.



2) Sambungkan Garmin tu ke komputer / laptop guna cable connector tu.

2) Dah buka tu, klik pada Transfer dan pilih Recieve From Device untuk download data-data pada Garmin.


 3) Klik pada Find Device dan software akan mengenalpasti secara automatik Garmin yang sudah dihubungkan ke komputer / laptop tu. dah jumpa, klik Recieve tu dan software akan terus download semua data yang di cerap tadi.


4) Dah settle download ni, tengok kat sini. Klik pada ruangan Waypoint. Disitu ada semua point-point yang di cerap di site. Kadang-kala kita lupa nak resetkan memory Garmin sebelum cerap tanda baru untuk job baru. Jadi, disini, semua data termasuk data-data terdahulu akan di download. Pada menu waypoint ini, kita boleh select satu-satu point yang kita nak, nak abaikan lain-lain point.


5) ATurcara lain yang perlu dibuat ialah tukarkan setting parameter kodinat yang digunakan. Garmin biasanya hanya ada RSO. Klik pada Edit dan pilih Preferences.


6) Pilih Position dan pilih Grid dan Datum yang digunakan.


7) Seperti No.4 tadi. kalau nak senang lagi, select je semua point tu. Klik pada satu pont dan macam biasa, tekan ctrl + A.


8) Dah select semua point tu, peri pada File dan pilih Save As.



 9) Pada menu Save As ini, terdapat beberapa pilihan format yang boleh di gunakan untuk save data, antaranya ialah .dxf.


 10) Dah settle tu, save terus dan buka guna autoCAD macam biasa. COntoh output dia macam ni lah lebih kurang.



Macam itu lah lebih kurangnya. Prosedur ini kadang-kadang berguna jugak untuk contohnya kerja-kerja dalam hutan dimana proses marking kawasan diperlukan. Contohnya untuk kita mark kawasan pembalakan ke, kawasan rintahan haram ke, kawasan pertanian ke atau lain-lain tujuan.

Accuracy.....??? Macam biasa, ini hanyalah handheld GPS : )

P/S : Selain daripada Mapsource ini, kita juga boleh uploadkan terus data-data yang terlah dicerap menggunakan handheld Garmin ini  terus pada Google Earth. Lagi menarik untuk persembahan data.

Ok, cukup setakat ini.
Bye.

Read more...

Tuesday, September 27, 2011

PASSWORD UNTUK DOWNLOAD...!!!!!!

Assalamualaikum w.b.t

Kepada sesiapa yang nak download apa-apa yang aku letak kat sini ni, SILALAH REQUEST DIRECT JE KE EMAIL AKU. Aku minta maaf banyak-banayk weh, lupa pulak apa password dia, hahahaa.....fail aku save password pun corrupt, virus punya pasal.

Email aku : in28flames@gmail.com

Terima kasih.






Read more...

Monday, September 26, 2011

Parameter untuk Sistem Kodinat

Assalamualaikum w.b.t....

Zaman ukur sekarang ni, nak-nak lagi dengan adanya teknologi GPS, kerja yg susah pun boleh jadi senang. Sepertimana yang semua tahu, kalau bercakap pasal kodinat ni, kat malaysia sahaja ada beberapa sistem kodinat yg di gunakan. Kalau nak cerita detail mengenai setiap sistem ni, letih juga aku nak taip, tambah pulak aku selalu tidur masa kelas geodesi dulu : ) .

Persekitaran di Malaysia ni, antara yang selalu di guna pakai zaman sekarang ialah macam RSO, BRSO, Cassini Soldner, dan paling latest untuk kerja kadaster pada era e-Kadaster sekarang ni ialah GDM 2009, yang mana kodinat terbitan daripada GDM 2009 ini ialah macam RSO geocentric dan Cassini Geocentric.

Setiap negara mempunyai sistem kodinat rujukan tersendiri yang di gunakan. Pendek kata, kalau lah kita dapat job di negara-negara tertentu, keperluan untuk tahu mengenai sistem kodinat yang digunakan di kawasan itu adalah kritikal. Penggunaan ni adalah penting, lebih-lebih lagi untuk kerja-kerja seperti ukur hidrografi misalnya.

GPS, sepertimana secara universalnya menggunakan sistem WGS84 dan kodinat asas yang di paparkan juga berdasarkan kepada sistem WGS 84 ini. Namun, dengan kemajuan teknologi GPS sekarang, antara kelebihannya ialah kita boleh menggunakan terus menggunakan sistem kodinat yang dikehendaki. Contohnya, cerapan GPS atau kerja ukur itu hendaklah memberi output kodinat di dalam sistem Cassini Soldner. Jadi, transformasi kodinat dariapda sistem WGS 84 ke Cassini Soldner ni boleh di buat secara terus, bergantung kepada kebolehan sesuatu alat itu.

Di Malaysia sahaja, sebagai contoh untuk sistem Cassini Soldner, setiap negeri mempunyai rujukan atau parameter masing-masing dan setiap detail untuk parameter ini perlu diketahui dengan tepat, supaya proses transformasi kodinat itu dilakukan dengan betul, tak kiralah secara manual atau automatik terus di dalam software controller GPS.

 Jadi, kat sini aku letak detail-detail parameter untuk setiap sistem kodinat yang selalu digunakan di Malaysia ni. Sama-sama lah kita gunakan dan kalau ada yang silap tolong bagitahu ye, nanti aku betulkan.

Dah ada detail parameter ni, nanti apply terus dalam controller GPS tu. Senang sikit, karang tak payah lah nak convert secara manual dah.

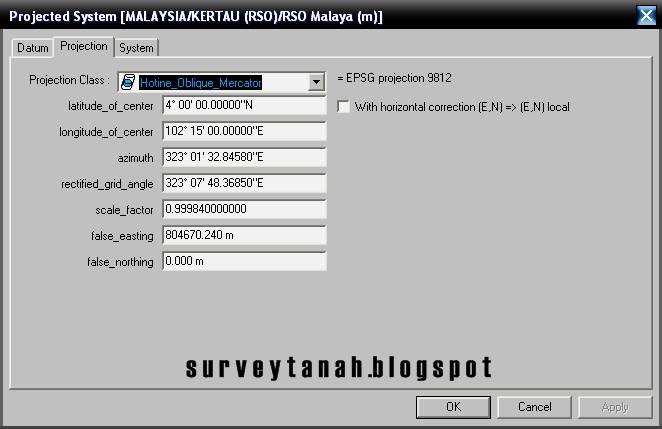

RSO (old)

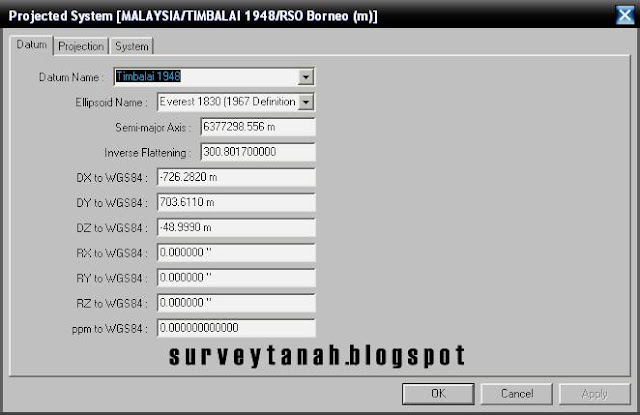

BRSO (old)


Cassini Soldner (old) JOHOR grid


Cassini Soldner (old) KEDAH & PERLIS grid


Cassini Soldner (old) KELANTAN grid


Cassini Soldner (old) TERENGGANU grid


Cassini Soldner (old) NEGERI SEMBILAN & MELAKA grid


Cassini Soldner (old) PAHANG grid


Cassini Soldner (old) PERAK grid


Cassini Soldner (old) PULAU PINANG grid


Cassini Soldner (old) SELANGOR grid


Cukup dulu setakat tu kali ni, penat dah nak tunggu upload satu2 ni : ) ......nak taip satu-satu malas pulak. Ok, nanti lain kali aku kasi upload parameter untuk GDM 2009 pulak.

Terima kasih.


Read more...

Saturday, September 10, 2011

Assalamualaikum w.b.t...

Rasanya tak lambat lagi kut nak ucap....

SELAMAT HARI RAYA AIDILFITRI
dan
MAAF ZAHIR BATIN

Oleh itu, aku minta maaf lah kalau ada mana-mana penulisan aku yang tak betul maklumatnya, atau lain-lain perkara yang tak kena dalam blog ni.

Maaflah jugak untuk komen-komen, pertanyaan-pertanyaan atau yang minta skecthkan pecah lot tu yang aku tak sempat buat dan reply. Maklum lah, musim-musim raya ni kan.... : )

Insyallah aku cuba reply secepat mungkin.

Read more...

Monday, August 15, 2011

[Siri 3] PECAH SEMPADAN dan PECAH BAHAGIAN

Assalamualaikum w.b.t

Bersambung daripada siri sebelumnya....

Apa yang kita / kami di Jurukur Tanah Berlesen (JTB) buat seterusnya?

PERSETUJUAN CLIENT PADA PELAN CADANGAN PECAHAN.

Untuk proses samada pecah sempadan atau pecah bahagian ni, untuk permulaan ialah proses buat sketch secara kasar pecahan lot yang bakal di buat tu. Kadang-kadang, client-client yang datang ni ada idea masing-masing macam mana susun atur pecahan lot tu. Untuk itu, kita hanya semak samada susun atur daripada idea mereka tu boleh digunapakai dan menepati syarat-syarat kelulusan permohonan atau tidak. Kalau ok, teruskan saja sketch idea susun atur merak tu dan kalau di dapati idea susun atur mereka tu tidak boleh di guna pakai, bagitahu elok-elok kepada mereka dan buat satu cadangan susun atur pecahan lot dan minta pendapat mereka. Di sini lah proses rundingan antara kita / kami di JTB dengan client-client kami untuk dapatkan persetujuan mereka. Jika mereka setuju dengan cadangan yang kita buat, teruskan dengan proses seterusnya.

Mengenai pecah bahagian secara khususnya, sebagai contoh yang melibatkan tanah pusaka. Kadang-kadang tu, mereka dah tetapkan sempadan bahagian masing-masing secara kasar di atas tanah, mungkin daripada persetujuan masing-masing sebelum ini. Perlu di ingat, setiap proses samada pecah sempadan atau pecah bahagian ni perlu mendapat persetujuan dan tandatangan tanda setuju daripada setiap penama yang ada pada geran tu untuk kelancaran proses seterusnya. Jadi, jika sebelum client datang tu mereka dah ada sempadan bahagian masing-masing, maka ikut je lah cadangan susun atur mereka tu untuk mengelakkan sebarang masalah mendapatkan persetujuan setiap penama tu.

Contoh plan cadangan pecahan lot untuk Pecah Bahagian.

PERKARA YANG PERLU DIAMBIL PERHATIAN UNTUK MEMBUAT PELAN CADANGAN.

Untuk proses membuat pelan cadangan ni, ataupun yang mana kita / kami panggil sebagai PRE-COMP atau PELAN PRA-HITUNGAN, terdapat beberapa perkara yang perlu di beri perhatian. Setiap cadangan pecahan lot itu mestilah bersesuaian dengan syarat-syarat, samada untuk permohonan PECAH SEMPADAN atau PECAH BAHAGIAN yanag mana syarat-syarat ini adalah tertakluk kepada PIHAK BERKUASA TEMPATAN (PBT) di kawasan masing-masing. PBT ini ialah samada PEJABAT TANAH dan DAERAH atau PEJABAT TANAH dan GALIAN atau MAJLIS DAERAH atau MAJLIS PERBANDARAN atau PERANCANG BANDAR dan DESA atau lain-lain pihak berkuasa yang bersangkut-paut dengan tanah dan kegunaannya di sesuatu kawasan itu.

Jadi, setiap pihak yang berkenaan itu mempunyai syarat-syarat masing-masing yang perlu di ikuti sebelum mereka memberi kelulusan untuk sesuatu permohonan pecah lot atau tanah itu.

Sebagai contoh, untuk pecah sempadan khususnya, simpanan jalan perlu diperuntukkan untuk setiap pecahan lot itu yang mana simpanan jalan ni selalunya pada kadar 20 kaki atau 6.096 meter, namun masih lagi bergantung kepada PBT di kawasan masing-masing.

Antara perkara yang perlu disemak ialah :

  1. Buat semakan samada telah berlaku pengambilan tanah pada lot tersebut atau tidak. Sebagai contoh pengambilan untuk jalan raya, saliran atau lain-lain.
  2. Buat semakan samada lot-lot disebelah lot yang nak dipecahkan itu sudah mempunyai jalan masuk atau sudah di pecahkan atau tidak.
  3. Buat semakan samada ada atau tidak jalan / akses masuk ke lot yang hendak di buat pecahan itu?
  4. Buat semakan dikawasan lot samada jika ada pihak yang berkepentingan dengan lot tanah tu atau tidak. Sebagi contoh, pada tanah tu ada laluan kabel TNB.
  5. Buat semakan jika terdapat apa-apa bangunan / rumah sudah didirikan di atas tanah tu. Ini adalah penting lebih-lebih lagi untuk pecah bahagian.
  6. Semak samada tanah tersebut dikenakan apa-apa syarat nyata atau tidak.
  7. Semak jenis kegunaan tanah tersebut.
  8. Untuk pecah bahagian, bahagian setiap penama perlu di beri perhatian kerana keluasan pecahan lot adalah bergantung kepadanya.
Itu antara perkara-perkara yang perlu dibuat semakan kerana ianya berkait rapat dengan proses untuk mendapatkan kelulusan daripada PBT. Mungkin ada yang aku terlupa untuk tulis, nanti aku update lagi. Insyallah.

Untuk semakan seperti no. 4 yang aku tulis kat atas tu, laluan kabel TNB. Pihak TNB dan PBT telah bersetuju dan mensyaratkan tidak ada apa-apa pembinaan boleh di buat pada kadar 40 meter, 20 meter ke kiri dan ke kanan daripada tengah kabel TNB tu. Ini akan memberi impak kepada client jika tujuannya untuk buat pecahan lot itu untuk di bangunkan sebagai kawasan perumahan misalnya.

Garisan dashed menunjukkan rizab laluan kabel TNB yang merentasi lot.

Selain itu, semakan no.1 yang aku tulis tu juga penting kerana ianya akan memberi kesan kepada keluasan lot-lot yang akan dipecahkan itu. Misalnya jika tidak di buat semakan pengambilan, cadangan pecahan yang kita / kami buat itu adalah berdasarkan pada saiz lot di dalam geran atau pelan akui. Jika pengambilan, sebagai contoh untuk saliran telah dibuat, maka tentunya saiz atau keluasan lot telah berubah, selalunya keluasan makin mengecil dan ini akan memberi perbezaan keluasan lot selepas pengambilan dibuat dengan sebelum pengambilan di buat. Jadi, cadangan pecahan lot yang kita / kami buat itu salah dan automatiknya akan di tendang keluar jika terus di buat permohonan ke PBT, harus di baiki semula dan ini akan melambatkan proses permohonan dan mendapatkan kelulusan PBT.

UKURAN OFFSET.


Ukuran offset atau secarakasarnya mengambil detail apa-apa bangunan atau jalan yang ada pada lot tersebut. Seperti semakan no.5 yang aku tulis tu, ukuran offset ni penting kerana ianya menentukan bagaimana pecahan itu harus dibuat supaya garisan sempadan pecahan yang dibuat itu tidak kena pada tengah-tengah rumah yang wujud pada lot tersebut misalnya.

Jadi, jika ukuran offset ini dibuat, garisan-garisan pecahan yang akan dibuat nanti boleh kita adjust supaya tidak terkena rumah tu.

Contoh butiran seperti rumah sedia ada dan jalan yang wujud di atas lot yang terlibat untuk pecahan.

Selain itu, untuk semakan no.4, laluan kabel TNB pun perlu di buat ukuran offset terlebih dahulu sebelum pelan cadangan pecahan dibuat.

JALAN / AKSES MASUK KE LOT.


Perkara paling utama, setiap lot perlu ada jalan / akses masuk ke lot tersebut. Ini juga perlu di beri perhatian, lebih-lebih lagi untuk pecah sempadan. Jika lot tersebut tiada jalan / akses masuk ke lot itu, ataupun berselang 1 atau 2 lot daripada jalan / akses sedia ada. Jalan yang sedia ada itu juga perlu di di ukur / ambil offset supaya permohonan untuk mendapatkan hak laluan atau Right of Way (R.O.W) ke lot tersebut boleh dibuat, sekaligus boleh menyokong permohonan pecahan lot itu nanti. Disini, persetujuan daripada tuan-tuan tanah yang terlibat perlu di perolehi, mungkin dengan sedikit bayaran, bergantung pada budi bicara tuan-tuan tanah tersebut. Secara lisannya, client itu sendiri perlu berurusan dengan tuan-tuan tanah yang terlibat, dengan berpandukan nasihat daripada kita/ kami.

LAIN-LAIN.


Selain daripada itu, terdapat banyak lagi perkara yang perlu di beri perhatian untuk membuat pelan cadangan pecahan ni. Semakan sentiasa perlu dibuat merujuk kepada PBT di kawsan masing-masing. kerana setiap PBT mempunyai arahan yang berbeza mengikut kesesuaian kawasan tersebut.

Jika pelan cadangan yang dibuat itu dipersetujui oleh client, barulah plan PRA-HITUNGAN atau PRE-COMP yang betul dibuat untuk proses permohonan ke PEJABAT TANAH.

-Tamat siri 3-

OK, bye.

Read more...

[Siri 2] PECAH SEMPADAN dan PECAH BAHAGIAN

Assalamualaikum w.b.t....

Lewat sebulan 2 ni, agak ramai, lebih-lebih lagi student yang hantar email tanya pasal Kadaster ni, nak-nak lagi pasal eKadaster ni. Ada juga orang yang call tanya prosedur-prosedur macam mana nak pecah lot tanah dia.

Jadi, untuk itu, sempena bulan Ramadan ni walaupun tiada kaitan dengan bulan Ramadan, aku rasa nak tulis serba sedikit apa yang kami di Firma Jurukur Tanah Berlesen ni buat untuk kerja-kerja yang melibatkan ukur hakmilik, atau ukur kadaster ni.

Sebagai permulaan, aku kasi cerita sikit secara am mengenai ukur kadaster ni, samada  PECAH SEMPADAN atau  PECAH BAHAGIAN, dimana 2 benda ni lah yang banyak kita / kami di Jurukur Berlesen buat.

Kebiasaanya, apabila client datang pada kami, tujaunnya satu je, nak pecah lot tanah mereka kepada beberapa bahagian. Jadi, kepada kita / kami di pihak jurukur berlesen selalunya perlu terangkan mengenai prosedur nak pecah lot tanah ni. Perkara pertama, terangkan, untuk pecah lot tanah ni ada 2 jenis, iaitu PECAH SEMPADAN dan PECAH BAHAGIAN.


PECAH BAHAGIAN dan PECAH SEMPADAN secara am.
(Dulu aku dah tulis sikit disini.)

Kebiasaanya, kalau client tu datang bawak geran yang jenis ada 2, 3, 4, 5, 6, 7 dan banyak-banyak nama pada geran tu, selalunya ianya akan melibatkan proses PECAH BAHAGIAN kerana selalunya, bila atas geran ada banyak nama ni, mereka mesti nak pecahkan bahagian penama-penama yang ada atas geran tu ikut bahagian masing-masing supaya setiap satu antara meraka boleh pegang geran bahagian masing-masing. Senang cerita, dari geran yang mereka kongsi banyak-banyak nama, mereka boleh dapat satu geran individu masing-masing secara mutlak, tanpa ada kaitan dengan penama-penama yang lain tu. Sebagai contoh, geran tanah pusaka yang ada nama adik-beradik.

Namun begitu, terdapat beberapa syarat-syarat yang perlu di semak dan di patuhi untuk buat PECAH BAHAGIAN ni dan kelulusan untuk permohonan PECAH BAHAGIAN ni bergantung kepada samada pecahan yang kita buat tu mengikut syarat-syarat yang ditetapkan atau tidak. Syarat ni selalunya berkait rapat dengan PIHAK BERKUASA TEMPATAN di kawasan masing-masing, dan yang paling penting, KANUN TANAH NEGARA dan lain-lain kanun yang berkaitan.

Kata singkat untuk PECAH BAHAGIAN, masuk geran banyak-banyak nama, lepas pecah setiap satu geran yang keluar tu dah jadi nama asing-asing, mengikut bahagian masing-masing.

Mengenai PECAH SEMPADAN pula, kebiasaanya ianya melibatkan geran tanah individu, tapi kadang-kadang pun ada jugak yang geran jenis 2, 3, 4, 5 nama yang nak buat PECAH SEMPADAN ni. Senang cerita, 1 orang ni, dia ada sekeping tanah luas 2 ekar, geran nama dia sorang je. Dia nak pecah tanah dia tu kepada lot-lot rumah dan bila kaluar geran tu, dia nak jual lot-lot yang dipecahkan tu. Selalunya pun, orang buat PECAH SEMPADAN ni untuk jual, ataupun jenis orang yg ada banyak anak, nak bagi sorang satu lot. Selalunya juga, pecahan-pecahan yang dibuat akan berdasarkan kepada saiz-saiz untuk lot-lot seperti rumah teres, rumah kedai (gudang) ataupun rumah bonglow.

Sama seperti PECAH BAHAGIAN, permohonan bagi PECAH SEMPADAN ini juga bergantung kepada PIHAK BERKUASA TEMPATAN di kawasan masing-masing, dan yang paling penting, KANUN TANAH NEGARA dan lain-lain kanun yang berkaitan.

Kata singkat untuk PECAH SEMPADAN, masuk geran nama individu, lepas pecah, setiap satu geran yang keluar tu keluar akan nama individu tu jugak. Kadang-kadang pun boleh jadi masuk geran nama 2, 3, 4.......orang, lepas pecah, setiap satu geran yang keluar tu akan masih lagi nama 2, 3, 4......orang tu jugak.

Begitulah secara ringkasnya mengenai PECAH BAHAGIAN dan PECAH SEMPADAN ni. Nanti karang kita masuk detail mengenai 2 benda ni.

-Tamat siri 2-

Ok, bye.

Read more...

Perutusan.....


Assalamualaikum w.b.t.
Walaupun dah agak lewat, tapi........

"SELAMAT MENJALANI
IBADAH PUASA
BUAT
SURVEYOR-SURVEYOR
DI LUAR SANA."

Rasanya nak tukar layout baru untuk blog ni.
Entri pun dah banyak tak publish ni.
Agak sibuk dan malas sikit sekarang ni.


Ok, bye.

(AHHH....DAH TAK BOLEH LETAK TANDATANGAN LA PULAK....!!!!)

Read more...

Friday, July 1, 2011

Siri Malas untuk update blog....


Assalamualaikum w.b.t....

Dah lama rasanya tak update blog ni. Kerja bersusun-susun elok je sekarang ni, jauh-jauh dari HQ pulak tu. Kepada yang email tu, terima kasih banyak-banyak lah. Ada yang aku dah bagi reply, ada yang aku belum sempat lagi.

Kerja sebagai surveyor ni macam ni lah. Kadang-kadang tu masa free memang terlampau banyak sampai dah tak tahu nak buat apa dan kadang-kadang tu pulak, memang tak ada masa free langsung. Maksud aku bukan tak ada langsung, tapi balik kerja dah lewat, badan penat, otak penat. Sampai rumah, rehat kejap. Malam karang sambung buat calculation atau drawing untuk kerja esok pulak. Kang kalau tak buat, tak jalan pulak kerja esok.

Jadi, kepada yang tanya macam-macam tu, maaf lah ye kalau aku tak reply apa-apa. Kalau nak cepat, macam student-student tanya untuk buat assignment ke, add Facebook aku macam yang kat tepi blog ni, lepas tu message je kat inbox. OK.

Nanti lain kali lah pulak aku update. Malas dah datang bertubi-tubi ni. Aku akhirkan entri siri malas ni dengan gambar pandangan depan dan pandangan belakang.


Bye,



Read more...

Tuesday, May 10, 2011

Datum dalam persekitaran eKadaster

Assalamualaikum w.b.t dan salam sejahtera.

Seperti yang kita semua tahu, datum ni boleh kira sebagai salah satu perkara terpenting dalam sesuatu kerja ukur ni. Kalau salah pada datum, 100% kerja ukur yang ko buat tu akan salah, lebih ketara lagi untuk kerja-kerja ukur Kadaster ni. Kalau dulu, datum di kita selalu bayangkan bearing dan jarak sahaja tapi dengan terlaksananya eKadaster ni, ada sedikit pertambahan pada datum ni.

Pada persekitaran eKadaster ni, selain daripada bearing dan jarak, kodinat juga dititik beratkan. Bermakna, 3 perkara tu saling berkait. Kodinat yang diguna pakai pula bukan lagi Cassini Soldner yang lama, atau RSO yang lama, tapi telah diubah kepada GDM2000 (2009), RSO Geocentric dan CASSINI Geocentric.

Oh, sebelum aku tulis lebih lanjut, semua sumber ni aku dapat dari PKPUP 5 dan 6 tahun 2009 dan juga slide dariapda siapa aku tak sure sebab tiada nama. Rasanya daripada kakitangan JUPEM juga yang buat ni, aku dapat pun masa hadir ke kursus Aprisiasi Undang-Undang dan Peraturan Tanah yang LJT buat. Sekali lagi aku tegaskan, tujuan aku letak kat sini adalah untuk dikongsi bersama-sama dan rasanya memang tu pun tujuannya slide ni dibuat. KREDIT kepada orang yang buat slide ni, terutamanya gambar yang akan aku letak nanti. Terima kasih.

Kalau dilihat pada PKPUP 5 dan 6 tahun 2009, ada dinyatakan mengenai datum-datum ukuran ni. Ada beberapa jenis datum yang boleh diguna pakai untuk mulakan kerja ukur, namun, secara am nya ada 3 jenis datum iaitu, iaitu CRM dan juga NDCDB.

Pertama sekali, kita tengok yang datum daripada CRM ni. Dalam jenis datum ni, terbahagi kepada 5 jenis atau cara yang boleh digunakan. Sebelum itu, perlu di ingat, bila sebut je datum jenis CRM ni, ianya memerlukan penggunaan alat GPS, akaun untuk akses myRTKnet / server JUPEM atau akses kepada data Rinex atau VRS Rinex dan beberapa jenis output  fail yang terlibat dengan cerapan GPS ni. Untuk fail-fail tu, boleh rujuk di SINI.

DATUM 1

Dalam PKPUP, dia tulis macam ni ;

"Sekurang-kurangnya dua tanda CRM yang berjarak tidak kurang daripada 30 meter dibuat cerapan serentak dengan kaedah MyRTKnet bagi tanda pertama dan kaedah statik bagi tanda kedua; atau"


Gambar untuk penerangan kenyataan di atas ni macam ni.


Kalau dilihat pada datum jenis ni, jarak antara 2 tanda CRM yang kita buat tu ialah >30 meter. Senang, tak perlu jalan jauh-jaun antara 2 tanda CRM tu. Kalau tengok pada kaedah cerapan GPS, pada CRM 1, ianya menggunakan akses kepada myRTKnet, iaitu kita hubungkan GPS dengan server JUPEM untuk dapatkan pembetulan kedudukan secara Real-Time. Yang ni result dia kita terus boleh tengok samada pass atau fail selepas sahaja cerapan GPS dibuat.

Perlu di ingat, akses kepada myRTKnet ini memerlukan kita untuk buka akaun myRTKnet di JUPEM dengan bayaran, kalau tak silap aku RM1000 setahun.

Untuk CRM 2 pula, ianya dibuat cerapan secara static dimana ianya dibuat serentan dengan cerapan di CRM 1. Secara langsungnya, untuk kaedah ini, kita perlu guna 2 unit GPS secara serentak dan hasil pada cerapan statik pada CRM 2 ni kita betulkan guna data daripada CRM 1 tadi.

Lepas tu, macam biasa, dapat kodinat, terus boleh kita bearing dan jarak dia berapa, terus boleh pakai bearing dan jarak tu sebagai datum kerja.

Sattle datum 1, tengok pulak datum 2.

DATUM 2

Dalam PKPUP, dia tulis macam ni ;


"Sekurang-kurangnya dua tanda CRM yang berjarak tidak kurang daripada 30 meter dibuat cerapan serentak dengan kaedah statik bagi kedua-dua tanda."


Gambar untuk penerangan kenyataan di atas ni macam ni.


Kaedah ni pun memerlukan kepada 2 unit GPS secara serentak dimana kedua-dua CRM 1 dan 2 ini dibuat cerapan statik secara serentak, bermaksud pada masa yang sama.

Hasil daripada 2 cerapan pada 2 tanda CRM ini kita betulkan guna data Rinex atau VRS Rinex yang kita boleh beli daripada JUPEM. Harga RM1 untuk 1 minit rasanya sekarang ni. Kalau dulu RM 15 per minit. Dah beli tu, buat post-process guna data Rinex atau VRS Rinex kepada data cerapan statik tadi.

Sattle datum 2, tengok pulak datum 3.

DATUM 3

Dalam PKPUP, dia tulis macam ni ;

"Sekurang-kurangnya dua tanda CRM baru yang berjarak tidak kurang daripada 30 meter dibuat cerapan dengan kaedah MyRTKnet bagi kedua-dua tanda dalam satu initialisasi. Proses yang sama perlu diulang dalam initialisasi kedua; atau "

Gambar untuk penerangan kenyataan di atas ni macam ni.


Untuk kaedah ni, kita hanya perlu gunakan 1 unit GPS sahaja dan harus hubungkan ke server JUPEM (myRTKnet) untuk pembetulan secara on time / RTK.

Syarat jarak untuk kaedah ini masih lagi > 30 meter. Kaedah ceparan dia lebih kurang macam ni. Dirisiapkan alat GPS pada CRM 1, connect ke JUPEM dan buat cerapan untuk initialisasi 1. Dah siap cerapan tu, jangan disconnect, pastikan connection ke server JUPEM tu tidak putus. Alihkan alat GPS tu dengan penuh cermat dan tatatertib ke CRM 2 pula. Ingat, connection ke JUPEM tak boleh putus sebab kalau putus tu, ianya dah dikira berlainan initialisasi. Dah siap dirisiap di CRM 2 tu, terus observe untuk initialisasi pertama di CRM 2 tu.

Ok, dah siap initialisasi pertama pada kedua-dua CRM tu, ulang langkah sama untuk initialisasi ke dua pula.

Sattle datum 3, tengok pulak datum 4.

DATUM 4

Dalam PKPUP, dia tulis macam ni ;

"Sekurang-kurangnya dua tanda CRM  yang berjarak tidak kurang daripada 75 meter dibuat cerapan dengan kaedah MyRTKnet masa hakiki bagi kedua-dua tanda dalam dua initialisasi; atau"

Gambar untuk penerangan kenyataan di atas ni macam ni.


Dalam banyak-banyak kaedah macam kat atas tu, aku suka kaedah ini kut sebab senang, dan tak payah banyak-banayk kerja nak angkat GPS tu g sana sini, nak kena cermat-cermat lagi tak nak kasi connection putus.

Kalau dilihat, syarat jarak untuk kaedah ini dipanjangkan lagi iaitu kepada 75 meter. Kaedah yang digunakan pula agak senang. Caranya lebih kurang macam ni. Dirisiapkan alat GPS pada CRM 1, connect ke JUPEM dan buat cerapan RTK untuk set 1 dan 2 sampai siap. Dah siap tu, tengok result dia pass atau fail. Kalau fail, buat sekali lagi. Dah settle tu, buat pula cerapan static, sebagai backup atau check up data untuk JUPEM guna untuk check cerapan RTK yang kita buat tu.

Dah siap cerapan di CRM 2, disconnect connection tu dan alaih alat GPS ke CRM 2. Dirisiapkan cantik-cantik, connect ke JUPEM dan terus buat cerapan set 1 dan 2. Macam biasa, dah siap check samada pass atau fail dan buat cerapan static.

Siap kedua-dua tanda CRM tu, kira lah bearing jarak yang diperolehi hasil daripada kodinat CRM 1 dan CRM 2 yang kita cerap tadi dan guna bearing, jarak dan kodinat tu sebagai datum.

Sattle datum 4, tengok pulak datum 5.

DATUM 5

Dalam PKPUP, dia tulis macam ni ;

"Sekiranya dua tanda CRM lama digunakan maka tanda-tanda tersebut hendaklah dibuktikan kedudukannya dengan tanda ketiga dengan ukuran sudut dan jarak sama ada dari CRM lama atau NDCDB berhampiran; atau"

Gambar untuk penerangan kenyataan di atas ni macam ni.
























Kaedah ini ialah kita hanya gunakan tanda CRM yang dah sedia ada di sesuatu kawasan tu. Tu pun kalau ada lah. Kalautengok dalam Jupem2u tu, yang dah dilebel dengan CRM siap. Bila dah ada ni, kita terus je guna kodinat CRM tu, tapi sebelum tu kene jugaklah kita buat semakan, mana tahu tanda CRM tu dah lari dan tak boleh digunapakai lagi.

Kalau dah dibuktikan betul tu, boleh lah terus pakai bearing, jarak dan kodinat yang diperolehi daripada 2 CRM tu untuk datum kerja.

Tapi yang ni jarang-jarang sikit kut kita boleh jumpa sekarang ni. Mungkin dah lepas 3 4 tahun karang boleh lah guna cara ni sebab mungkin taburan CRM pada masa tu dah banyak kalau nak banding dnegan sekarang ni.

Sattle datum 5, tengok pulak datum 6.

Oh, sebelum tu, datum 1 hingga datum 5 ni lah yang menggunakan GPS dan CRM, manakala datum yang berikutnya gunakan NDCDB yang dah sedia ada.

DATUM 6

Dalam PKPUP, dia tulis macam ni ;

"Dua tanda ukuran dari NDCDB yang  berjarak tidak kurang daripada 40 meter yang mana kedudukan asal tanda-tanda tersebut telah dibuktikan dengan ukuran terus atau terabas dan hitungan, beserta dengan cerapan astronomi untuk azimut atau cerapan MyRTKnet; atau"

Gambar untuk penerangan kenyataan di atas ni macam ni.


Cara kaedah ini ialah lebih kurang macam syarat datum lama yang pakai PA atau PDUK tu, cumanya ianya adalah berpandukan kepada kodinat NDCDB dan lot yang dah berNDCDB. Caranya sama je, jumpa 2 batu sempadan yang berNDCDB, kurang daripada 40 meter, buktikan batu tu masih lagi dalam kedudukan asal dan tak berganjak. Dah siap buktikan tu, buat cerapan matahari sekali atas garisan 2 batu tu.

Dah settle, terus buat kerja dan terus buat ikatan ke batu-batu yang kita jumpa. Tu cerita kalau yang kita buktikan bersama cerapan matahari.

Selain daripada buat cerapan matahari, kita juga boleh buktikan dengan buat cerapam GPS ala-ala CRM tadi tu. Caranya macam yang gambar ni tunjuk.


Sama je cara dia, jumpa 2 batu sempadan yang dah berNDCDB, buat je cerapan GPS atas batu tu. Semak hasil kodinat tu masuk atau tak. Kalau masuk, boleh terus buat kerja.

Tapi yang ni aku tak berani nak tulis banyak-banyak sebab apa yang aku pernah cuba buat, kodinat asal dari  NDCDB dengan kodinat hasil daripada cerapan GPS memang tak masuk. Aku tak tahu, jangan tanya aku ye.

Sattle datum 6, tengok pulak datum 7.

DATUM 7

Dalam PKPUP, dia tulis macam ni ;

"Dua tanda ukuran bersebelahan dari NDCDB yang diperakui kedudukannya dan dibuktikan dengan tanda ketiga dengan ukuran sudut dan jarak atau dengan terabas dan berada dalam kedudukan asal."

Gambar untuk penerangan kenyataan di atas ni macam ni.


Kaedah datum yang ke 7 ni pulak lebih kurang je dengan datum ke 6 tadi tu, perlukan batu sempadan dan lot tu dah berstatus NDCDB, cuma, ianya perlu dibuktikan dengan tanda ke 3.

Maksudnya kat sini, kita dah jumpa 2 batu sempadan yang dah berNDCDB, guna bearing jarak tu, semak pula ke batu ke 3. Semak sudut dalaman yang diperolehi tu, kalau dalam had perbezaan yang dibenarkan, bolehlah ketiga-tiga tanda tu dibuat datum. Kalau dah lebih had tu, maknyanya batu tu dah tak berada dalam kedudukan asal.

-TAMAT CERITA DATUM-

Dan, maka dengan itu, habis lah bab datum dalam persekitaran eKadaster yang macam dalam PKPUP 5 dan 6 tahun 2009. Kesimpulannya, kalau kawasan korang nak ukur tu tak ada lagi lot yang berstatus NDCDB, pakai lah kaedah datum 1 hingga 5 tu. Kalau lot tu dah berNDCDN atau dah ada lot berNDCDB dalam radius 300 meter dari lot yang korang nak ukur tu, pakai je kaedah datum 6 dan 7 tu.

Sekali lagi, aku kreditkan entri ni kepada orang yang buat slide show ni, aku pinjam gambar untuk senangkan penerangan. Terima kasih ye dan minta halalkan.

Ok, cukup setakat ini.
Bye.

Read more...
Related Posts Plugin for WordPress, Blogger...
