Detail survey menggunakan single RTK GPS.

Assalamualaikum w.b.t.

Teknologi RTK GPS sekarang ni semakin berkembang. Dengan hanya berbekalkan single GPS, sim card dan sebotol air sahaja, seorang surveyor itu mampu untuk membuat sesuatu kerja ukur itu secara berseorangan. Namun ini bergantung juga kepada kondisi site yang nak di ukur tu, dan juga netrowk coverage di kawasan itu.

Saya ambil contoh, jika hendak menjalankan kerja-kerja pengukuran topografi misalnya. Sebagai contoh untuk kerja-kerja pecah sempadan yang memerlukan detail LCP, maka pengukuran topografi perlu di lakukan di atas lot yang terlibat itu.

Selain itu, misalnya, kawasan kerja yang agak terang. Maksud terang disni ialah tidak terdapat pokok-pokok besar, paya-paya atau kolam air, bangunan-bangunan tinggi dan sebagainya yang boleh menggangu bacaan GPS.

Jadi, untuk kerja-kerja senang macam tu, kenapa perlu lagi kita bawa satu team 2 3 orang, sedangkan dengan kemajuan dan teknologi GPS yang ada sekarang, seorang sahaja mampu untuk menyelesaikannya. Mungkin 2 lah kut, sorang buat kerja, sorang lagi temankan. Buatnya kena samun @ rompak masa kerja, atau terjadinya apa-apa yang di luar jangkaan, susah jugak tu ye.

Tapi, pada pengalam saya, pernah beberapa kali saya turun ke site untuk buat kerja-kerja topo LCP seorang diri sahaja, hanya berbekalkan set kelengkapan GPS, sebilah parang, sebotol air dan sekotak rokok. Alhamdilillah, 2 jam dah siap 4 ekar, termasuk detail cuting atas sungai, jalan-jalan sedia ada dan lain-lain detail termasuk topo.

Ianya sangat menjimatkan kos dimana pihak bos boleh menjimatkan sehingga 70% kos upah yang diperuntukkan kepada pra-pra dalam satu pasukan ukur tu. (kos GPS dianggap sudah habis bayar dan dah balik modal).

Tugas seorang surveyor untuk kerja-kerja ini ialah :

1. Buat sedikit siasatan mengenai lokasi site tu, samada dapat 3g coverage atau tidak. Ini penting, sebab kalau tak ada 3g coverage, macam mana nak buat kerja pakai single RTK GPS yang menggunakan correction daripada server JUPEM.
2. Menyediakan set kelengkapan GPS. Pastikan bateri penuh, sim kad kalau pakai prepaid dah siap-siap topup, kalau pakai sim broadband pasikan sim tak kena block sebab tak bayar bil.
3. Siapkan data-data mengenai lot yang hendak di ukur tu. (Ini akan diteangkan secara detail selepas ini).
4. Tidur secukupnya supaya tidak penat sebab esok nak buat survey kene selalu berjalan pick up point.

Mengenai proses penyediaan data tu, terdapat beberapa perkara yang boleh di lakukan oleh seorang jurukur sebagai persediaan untuk membuat pengukuran. Antaranya ialah :

1. Meneyediakan data-data basemap daripada lot PDUK di kawasan itu. Ini adalah salah satu advantage dimana ianya akan memudahkan proses mengenalpasti kawasan site supaya data-data yang di ambil tidak terlebih mahupun terkurang.
2. Semasa pemprosesan data dibuat juga akan memudahkan kita tanpa perlu lagi kita import block lot-lot terlibat sebagai basemap kerana data ukur yang di cerap akan terus boleh di import bersama basemap lot sekali.

Kaedah penyediaan data ini sebenarnay bergantung juga kepada capability GPS yang digunakan. Semuanya terletak kepada function-function yang ada dalam software data collectornya. Seperti GPS yang saya gunakan, saya hanya perlu tukarkan base lot saya kepad aformat shapefile / .shp open file tersebut menggunakan software data collectornya sahaja.

Seterusnya, buatlah kerja-kerja pick up point sampai habis. Outputnya adalah seperti berikut.

Ini hanyalah data pada software data collecter pada controller GPS sahaja. Untungnya pakai software ni ialah :

1. Setiap jenis butiran boleh disetkan terus layer-layer nya, memudahkan kita untuk mengasingkan setiap jenis butiran.
2. Setiap layer yang di set itu mempunyai attribute sendiri, senang untuk kita buat editing.
3. Contoh seperti entiti yang mempunyai garisan bersambung seperti jalan, pagar atau sungai misalnya, pada set layer itu, kita boleh setkan supaya ianay disambung secara automatik semasa pengukuran dibuat apabila data dicerap dan disimpan. Kelebihannya, kita tidak lagi perlu untuk sambung-sambung detail seperti ini di dalam proses editing.
4. Data-data yang dicerap boleh diexport terus ke AutoCAD untuk membuat proses editing final sebelum di print out untuk diserahkan kepada client.

Kerja senang, kos kurang, data selamat dan editing tak ambil masa lama.

Sekian, terima kasih.

Read more...

Tutorial CDS II : Proses raw data tOPCON menggunakan CDS

Assalamualaikum w.b.t.

Entri ini adalah berkaitan dengan entri ini :
Donwload data daripada Total Station TOPCON

Setelah data selamat di transfer daripada Total Station ke komputer menggunakan TCOM tadi, maka seterusnya ialah proses menggunakan CDS.

Buka CDS macam biasa. Pastikan yang original ya : )

Open job macam biasa.

Klik pada menu Enrty, dan selest Data Collector. Di situ, select Import Raw Data.

Pada menu Import Raw Data, pilih jenis alat yang digunakan, dan pilih format data yang berkaitan. Pada Raw Data File tu, browse kan file yang telah di save tadi menggunakan TCOM tu.

Pilih data, dan klik open tu. Seterusnya klik OK.

Disini pun klik OK je lagi.

Tunggu sehingga proses import selesai, dan pop up Process Complete akan keluar bila sahaja data selesai di import.

View data now? Klik sahaja pada YES tu.

Dan akhirnya, dah settle.

Sekian terima kasih.

Read more...

Download data daripada Total Station TOPCON

Assalamualaikum w.b.t.

Untuk kerja-kerja seperti detailing survey, topo atau sebagainya, kemajuan yang ada pada alat Total Staion sekarang ini ialah kita boleh terus save setiap point atau butiran yang dicerap terus kedalam memori yang dibina dalam alat. Ianya jauh lebih berkesan, cepat dan memudahkan kerja-kerja pengukuran, sekligus memudahkan kerja-kerja memproses data-data ukur.

Kalau dulu, surveyor perlu menulis satu persatu data-data yang di cerap, kemudian balik ofis atau hantar buku kepada ofis dan orang di ofis pula perlu key in satu-satu data yang di cerap tu. Kalau 10000 data nak kena key in, proses key in tu dah cukup memakan masa yang lama. Belum dikira kesilapan-kesilapan yang tidak disengajakan semasa key in data-data tersebut.

Jadi, untuk alat Total Station daripada TOPCON, ianya hanya memerlukan beberapa langkah dan juga perlu kepada penggunaan perisian TCOM.

Langkah pertama ialah mengenalpasti perkakasan yang diperlukan. Antaranya ialah cable download 6 pin kepada 9 pin, ataupun 6 pin ke USB, dimana 6 pin itu ialah sambungan pada alat Total Station dan 9 pin atau USB tu ke komputer.

Kalau menggunakan 6 pin kepada 9 pin cable tu, ianya perluakan satu converter dari 9 pin ke USB. Itu pun jika menggunakan laptop lah sebab laptop zaman moden ni dah tak ada 9 pin slot.

Ok, dah settle semua tu, terus buka pada software TCOM.

Klik pada GTS GPT download tu (yang ada arrow merah tu).

Disini ada beberapa parameter setiing yang perlu disetkan. Perlu ambil perhatian disini, setting di sini perlu sama dengan setting pada alat Total Station.

Protocol     : Ack/Nak
Com Port   : bergantung kepada port mana yang cable masuk ke komputer.
Baud Rate  : 9600
Characters  : 8 bits
Parity          : None
Stop Bits     : 1

Pada alat Total Station, setting dia ada disini :

MENU ---- F4 ke muka 3/3 ---- F1 : PARAMETERS

Dah jumpa menu Parameters setting ni, cubalah tengok-tengok.

Ok, kita kira settle yang tu, tinggalkan paramuka COMM STATUS pada software TCOM tadi.

Sekarang mulakan setting pada alat untuk mula data transfer.

MENU 1/3 ---- MEMORY MANAGER

MEMORY MANAGER 3/3 ---- F1 : DATA TRANSFER

Pilih kaedah pindahan data tu. Ini bergantung kepada alat Total Station tu. Selain mengunakan cable, boleh juga gunakan bluetooth.

Selepas itu, ikut je step-step seterusnya seperti pilih fail mana yang nak didownload ke komputer.

Selepas semua setting dibuat, tekan F3 pada alat untuk mulakan proses transfer data dan dalam masa yang sama, pada menu COMM STATUS pada TCOM, juga tekan GO.

Data mula di transfer.......................

 Dah settle save terus.

 Ok, sudah selesai sepenuhnya proses data transfer daripada Total Station ke komputer. Entri lepas ni ialah macam mana nak buka data ni menggunakan CDS, seterusnya proses data ni.

Terima kasih.

Read more...

Import route dan waypoint / mark point daripada Handheld Garmin ke Google Earth.

Assalamualaikum w.b.t...

Tuju terus kepada point entri ini, ini adalah sedikit tutorial mengenai cara-cara untuk download / import data route dan waypoint / mark point daripada handheld GPS Garmin ke Google Earth.

Kegunaannya adalah macam contoh keadaan ini.

Seorang surveyor, kene masuk hutan untuk jalankan kerja-erja survey. Jadi, pada handheld tu, surveyor ni akan masukkan kodinat-kodinat, selalunya dalam RSO terus kedalam handheld tersebut, untuk memudahkan pengesanan lokasi yang terlibat dengan pengukuran. Jadi, sepanjang perjalanannya menuju ke lokasi tersebut, jalan-jalan yang di laluinya boleh di tanda pada map Garmin itu.

Tujuannya :

1. Kadangkala seorang surveyor itu dikehendaki memberi laporan mengenai jalan-jalan yang wujud pada atau menuju ke lokasi. Ini penting untuk membuat anggaran tempoh masa yang akan di ambil untuk bekerja, anggaran kos ukur, laporan-laporan kepada agensi-agensi atau pelanggan yang terlibat, dan lain-lain yang bersangkut-paut dengan tujuan pengukuran dibuat.
2. Kadangkala, sebagai contoh kerja-kerja pengukuran di kawasan hutan simpan, boleh di buat merking waypoint atau route untuk mengetahui kawasan mana yang terlibat dengan rintahan haram. Data ini selalunya diperlukan dan dikehendaki oleh JabatanPerhutanan.
3. Akses keluar masuk supaya tidak sesat.
4. Penandaan kawasan pengukuran yang terlibat supaya tidak terkeluar daripada kawasan asal yangmana jika berlaku, boleh merugikan masa dan meningkatkan kos kerja.
5. Sebagai bukti kepada bos yang kita betul pergi buat kerja : )
6. Dan lain-lain yang difikirkan perlu.

Caranya macam ni lebih kurang. Step pada handheld tu macam biasa, start route marking atau selalunya route marking ini akan dimulakan secara automatik apabila handheld sudah lock satellite dan memberikan bacaan fix. Untuk marking point pula, hanya tekan butang 'Mark' tu dan letakkan nama point tersebut.

Ok, terus kepada step menggunakan komputer. Sambungkan handheld tadi ke komputer menggunakan cable connector yang disertakan sekali dan terus buka Google Earth.

Klik pada menu Tools, dan select GPS.

Sedikit masa diperlukan untuk Google Earth mengenalpasti identiti handheld. Pada Google Earth ni, hanya 2 jenis handheld sahaja boleh di import direct datanya, iaitu daripada model Garmin dan Magellan.

Seterusnya, pada menu GPS Import, pilih GPS device, iaitu Garmin.

Pada menu Import, pilih entiti-entiti yang hendak di import.

Selesai, klik Import.

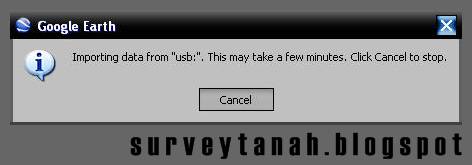

Tunggu sehinga selesai.........................................

Dan, outputnya adalah seperti berikut :

Kasi besar sikit..........................

Abaikan lot PDUK tu, yang tu nak masukkan direct ke dalam handheld Garmin terus pun boleh, nak masuk dulu dalam Google Earth, lepas tu baru import daripada Garmin pun boleh.

Route jalan yang dilalui tu ialah yang warna biru tu. Daripada sini, banyak maklumat yang kita boleh dapat, seklaigus banyak membantu kita untuk merangka gerak kerja kita.

Selalunya, proses ni di lakukan semasa site visit, atau reccy. Jadi, bila balik ofis, senang nak present kepada bos.

Ok, terima kasih.
