Friday, December 10, 2010

Berita e-Kadaster di akhbar tempatan.




Sumber : BERITA HARIAN

***Sedang bertapa di KOJUTA.
Bye.

Read more...

Tuesday, November 23, 2010

Tutorial CDS I : Macam mana nak buat database terabas.

Assalamualaikum w.b.t....

Nota aku kali ni ialah pasal macam mana nak buat database terabas pakai CDS. Ini ialah step 1 untuk buat drawing. Untuk proses data-data ukur ni, aku pakai CDS (Civil Design & Survey) Foresight Software. Biasanya  kita gunakan software ni untuk proses data-data kerja ukur kejuruteraan (engineering survey). Contoh kat sini ialah terabas kawalan, ukur aras (levelling) dan data-data ukur butiran (detail survey) yang korang buat tu yang mana kita pakai CDS ni untuk proses data-data tu dan selalunya lepas proses tu, data yang dah siap di proses tu akan di export ke Autocad (.dwg) untuk proses editing.

Straight to the point, entri ni aku cerita pasal nak proses data-data terabas kawalan korang tu. Aku letak kat sini contoh terabas yang ringkas2 je. Penat wo nak buat yang rumit-rumit ni, aku bukannya pandai sangat pun : ) (yang sebenarnya....).

Daripada terabas kawalan yang korang buat tu, lepas korang siapkan pengiraan bearing dan jarak muktamad tu, barulah boleh mula masukkan ke dalam CDS ni untuk buat database terabas. Kalau korang malas nak kira ketepatan terabas (traverse accuracy) untuk kawalan terabas yang korang buat tu, boleh jugak guna cara ni.

Ok, hasil bearing dan jarak muktamad daripada terabas yang aku guna ni macam ni :

Stn              Bearing                Jarak
   2-3           349d 44' 30"         44.895
   3-4            99d 50' 40"        104.965
   4-5          101d 24' 00"        108.399
   5-6          184d 56' 00"        124.120
   6-7          214d 29' 20"          30.069
   7-8          279d 17' 10"          82.959
   8-1          279d 37' 00"          61.734
   1-2          345d 24' 40"        123.949

Lepas tu, buka je CDS tu dan ikut step print screen yang aku tampal kat bawah-bawah ni.


Dah klik [New] tu, lepas tu masukkan je nama-nama untuk fail database korang ni.


Dah settle create New job, paparan macam ni akan kluar. Ruangan putih tu ialah temapt display database terabas korang nanti. Sekarang ni kosong lagi sebab belum siap lagi.


Klik kat [Entry] atas tu, kemudian pilih [Traverse Network] untuk mula masukkan data-data terabas tu.

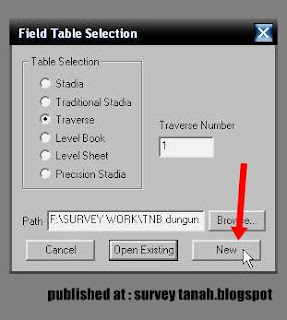

Klik pada [New] untuk masukkan data-data terabas baru. [Open existing] tu guna untuk edit balik database terabas korang kalau la ade tersilap masuk ke.


Ini lah ruangan untuk masukkan database terabas korang tu. Key-in satu-satu dengan cermat. Yang aku buat ni akau pakai contoh data terabas yang aku letak kat atas tadi tu.


Mula-mula sekali, masukkan stesen yang ada koordinat muktamad. Masukkan kodinat untuk satu stesen je dah cukup sebab nanti CDS ni akan tolong kirakan koordinat untuk stesen-stesen lain tu. Patikan pada ruangan TYPE tu korang pilih STN. Ianya adalah "dropdown menu" dan korang boleh pilih. STN ni adalah untuk permulaan database terabas dimana ianya menjadi rujukan untuk koordinat terabas kawalan korang tu.


Ni contoh data-data terabas yang aku dah masukkan. Perhatikan perubahan pada TYPE tu. Untuk line 1 tu aku dah explain kat atas tadi. Bermula dari line 2 tu adalah data-data terabas korang tu. Untuk masukkan data-data terabas tu, korang pilih TRAVERSE pada "dropdown menu" tu. Bearing dimasukkan, sebagai contoh 184d 56' 00" tu, korang tulis 184.5600. Nanti dia akan automatik tukar.


Berikutnya, perhatikan pada anak panah merah tu. FNOTE tu ialah note untuk laluan terabas kawalan tu. Untuk masukkan line baru tu, klik pada ruangan TYPE pada line 2 tu, tekan Insert pada keyboard tu. Lepas tu, pada "dropdown menu" tu, pilih FNOTE.


Dah settle sume tu, perhatikan kat ruangan atas tu (macam gambar kat bawah ni). Ianya masih kosong lagi. Kat sinilah ketepatan terabas kawan korang akan dipaparkan. Tengok pada gambar tu, ada button Re. Klikje pada button tu.


Haaa...tengok kat Acc tu. Itulah ketepatan terabas kawalan tu. Macam untuk terabas ni, ketepatannya ialah 1:23631. Sikit je pasal surveyor tak expert lagi. Hahahahha...... Oh, parameter terabas kawalan tu pun ada, rujuk pada runag Perimeter tu.


Selain dariapda klik pada button Re tu, korang juda boleh kirakan misclose ni dengan cara macam gambar kat bawah ni.


Ok, dah settle dapat misclose yang boleh diterima pakai tu, proses pula koordinat untuk setiap stesen tu. Pengiraan ni dibuat berdasarkan koordinat stesen yang korang masukkan mula-mula kat atas tadi tu. Kalu silap masuk koordinat tu, semua nilai koordinat korang akan salah. So, pastikan jari-jari anda sentiasa berhati-hati, tekan pelan-pelan keyboard tu.

Juga klik pada menu [Option] kat atas tu dan klik pada [Calculate Coordinates].


Lepas klik [Calculate Coordinates] tu, dibawah menu [Option] juga, klik pada [Show Coordinates] untuk paparkannya pada ruangan database.


Kat hujung sekali tu lah hasil kiraan koordinat setiap stesen. Senang kan!


Yang kat atas tu ialah paparan untuk database terabas kawalan tu dan untuk paparkan bentuk dan kedudukan terabas kawalan tu, klik pada menu [Option] dan klik pada [Show Data in Database].


Klik OK.

Dan....inilah paparan kedudukan setiap stesen terabas kawalan tu. Menu box kat atas tu membolahkan korang untuk zoom in atau zoom out.


Kalau dilihat pada paparan diatas, ianya hanya memaparkan kedudukan-kedudukan stesen terabas je, Jadi, untuk paparkan sambungan garisan-garisan stesen tu, klik pada [Strings] dan pilih [Add].


Pada menu ni, masukkan String ID untuk garisan yang korang nak buat tu. Untuk terabas ni, aku taruk LOT je. Kat bawah tu pulak, masukkan point ID stesen-stesen yang korang nak buat garisan tu. Untuk yang ni, aku masukkan nombor-nombor stesen terabas aku, 1,2,3,4,5,6,7,8,1. Kalau mula dengan 1, harus ditutup dengan 1 balik supaya garisan lot itu akan tertutup dan membentuk poligon.


Dan, macam ni lah hasilnya. Ingat-ingat balik, betul tak terabas yang korang buat tu macam ni. Kalau lain macam je bentuk dia tu, mungkin ada silap mana-mana data yang korang masukkan, ataupun ID stesen-stesen terabas tu.


Dah siap tu, jangan lupa save. Kang sia-sia je kerja ko, tapi CDS ni pun akan automatik save kerja korang ni.

Ok, cukup untuk kali ni. Nanti au sambung dengan cara proses data ukur butiran tu (detail survey) dan macam mana nak gabungkan database terabas ni dengan database ukur butiran (detail survey) tu.

Bye.

Read more...

Monday, November 15, 2010

Sistem e-LJT untuk pendaftaran fail ukur

Assalamualikum w.b.t

Untuk kerja-kerja UKUR KASADTER, seperti contoh kerja-kerja pecah sempadan atau pecah bahagian tanah, fail untuk kerja tu perlu didaftarkan dengan Lembaga Jurukur Tanah (LJT) Semenanjung Malaysia dan pendahuluan dan bayaran-bayaran upah ukur itu perlu di depositkan terlebih dahulu kepada LJT. Kalau dulunya, proses pendaftaran ini dibuat secara manual menggunakan borang-borang berkaitan mengikut jenis kerja yang dilakukan, dan di hantar secara manual.

Berkenaan dengan sistem baru e-LJT dimana sekarang ni, permohonan-permohonan yang berkaitan dengan Lembaga Jurukur Tanah ini yang mana dahulunya dibuat secara manual, kini boleh dibuat secara online terus melalui website yang mereka sediakan.

Klik sini untuk masuk ke website

Jadi, sebagi overview untuk e-LJT ni, kat sini aku letak la contoh satu kerja yang melibatkan ukur "Cadangan Penyerahan Balik dan Pemberimilika Semula". Kerja ringan-ringan je dulu ye. Kalau kerja-kerja lain tu kaedah dia lebih kurang sama je dengan yang ni, cuma kena ubah kat beberapa bahagian je.

Untuk daftar kerja ni, beberapa dokumen penting perlu disertakan seperti ini :
**keperluan setiap dokumen ini bergantung kepada jenis kerja yang nak didaftarkan.

Surat perlantikan Jurukur Tanah Berlesen.

Surat kelulusan Pejabat Tanah

Plan Precomp yang telah diluluskan.

Dokumen-dokumen ini perlulah di imbas (scan) kedalam format softcopy untuk di upload ke bahagian dokumen-dokumen sokongan yang akan di terangkan nanti.

Sebelum itu, untuk akses web e-LJT ni, ianya memerlukan kita memasukkan username dan password. Tanya bos-bos company. Rasanya kata laluan ni susah sikit kot bos-bos nak bagi sebab selain dari pendaftaran fail ukur ni, kat e-LJT ni jugak boleh dibuat pendaftaran Aritcled Pupil, Field Assistance, Field Trainee dan bermacam lagi lah, termasuk maklumat-maklumat berkaitan dengan syarikat jurukur berlesen itu.

Abaikan yang lain-lain tu dan terus kepad prosedur nak daftar tu. Prosedur-prosedurnya adalah seperti berikut :

Mulakan dengan login ke e-LJT, masukkan username dan password.

Lepas tu, ikut je anak panah yang aku buat tu.


Pilih yang LJT 800 tu. Kalau korang tengok yang dalam kurungan tu (LJT 1) tu, tu ialah borangyang dulunya kita hantar secara manual. Tapi untuk online submission ni, borangnya ialah LJT 800.

Lepas je klik kat situ, kalau korang tengok kat list LJT 800 tu, tu lah kerja-kerja yang syarikat tu dah atau tengah buat. Abaikan tu, klik macam anak panah merah tu, Add new LJT 800.


Isikan lah maklumat-maklumat dalam kotak-kotak merah tu. No fail pejabat tanah tu selalunya ditulis atas surat-surat urusan Pejabat Tanah lah. So, ambil dari situ je. Isikan juga maklumat pelanggan / pemilik tanah tu dan klik kat anak panah no.3 tu.


Merujuk kepada gambar dibwah ni, perhatikan kotak merah kat atas tu. Itulah beberapa page yang perlu di isikan dengan maklumat-maklumat berkaitan untuk pendaftraan kerja tu. Mulakan dengan LJT 800 page 1 dan seterusnya.


 Penuhkan maklumat-maklumat yang anak panah tu tunjuk.


Kita mulakan dengan maklumat yang anak panah no.1 tu dulu. Masukkan maklumat-maklumat berkenaan dengan jenis pengukuran yang dibuat yang nak didaftarkan tu. Pilih daripada table list yang disediakan tu.


Klik pula ke anak panah no.2 tu, masukkan no. lot asal untuk lot yang terlibat dengan permohonan pendaftaran tu dan maklumat mukim/pekan/bandarnya.


Bila dah complete masukkan maklumat-maklumat tu, ia akan dipaparkan dan semak kembali maklumat tu. Kalau tak betul atau tersilap masuk, ulang balik step kat atas tu. Dah settle, klik continue kat bawah tu.


Dah settle LJT 800 page 1 tu, teruskan pulak ke LJT 800 page2. Page 2 ni berkenaan dengan bayaran-bayaran yang terlibat dalam proses pendaftaran tu. Masukkan maklumat upah ukur asas dan bayaran untuk plan pre comp yang dikenakan. Selalunya RM 1000.00 kat sini untuk bayaran asas upah ukur dan rm 350.00 untuk bayaran plan pre comp.


Yang ke dua pula, masukkan bayaran lot. Kat sini, nilai bayaran tu di kira secara automatik berdasarkan luas dan bilangan lot yang di masukkan tu. Dah siap, klik je save.


Lepas tu, terus kepada page 3, deposit and claims summary. Semak balik maklumat-maklumat bayaran yang dipaparkan tu. Jangan lupa ye untuk set kan YES pada bahagian 5% tax tu. Kalau tak nak pun tak apa, bagi je kat aku, hahahhaha.....

Kat bahagian claim tu ialah apa-apa bayaran yang ko nak claim untuk apa yang ko dah buat, sebagai contoh, bayaran untuk plan precomp.

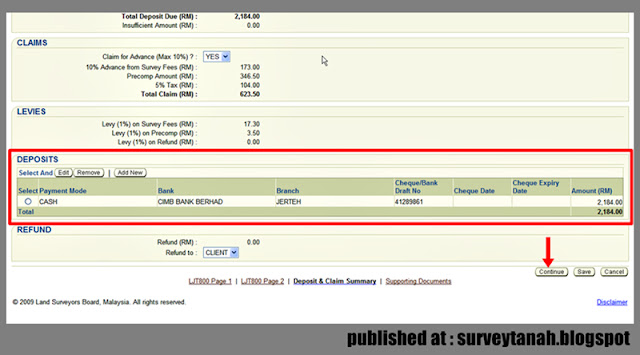

Dah settle sume tu, klik pulak kat bahagian deposit tu. Masukkan maklumat-maklumat yang berkaitan.Contohnya, maklumat cek yang client bayar tu. Masukkan lah cek bank mana, no cek tu dan jumlah cek yang di depositkan tu.


Macam biasa jugak, semak balik maklumat-maklumat bayaran dan cek yang di masukkan tadi. Kalau tersilap, ulang balik langkah kat katas tu. Kalau semua ok, klik je continue kat bawah tu.


Dah settle pasal perihal duit-duit tu, gerak pula ke page 4 iaitu supporting documents. Kat sini lah dokumen-dokumen yang aku papar mula-mula kat atas tadi macam surat perlantikan tu, surat kelulusan Pejabat Tanah dan precomp yang dah lulus tu di attach. Kat sini sebenarnya dia dah taruk siap-siap dah dokumen-dokumen yang diperlukan dan sebelum ko attachkan benda tu, tengok kat bahagian status tu, semua status incomplete lagi.


Select kat mana ko simpan file-file dokumen yang ko dah siap scan tu, upload kan je semua 1 1, ikut jenis dokumen tu. dah siap, klik save dulu da. Kang kalau tiba-tiba black out sebelum sempat ko tekan submit tu kang sia-sia je keje ko. Hahahaha....


Dah siap upload semua dokumen tu, tgk kat bahagia status tu, mesti dah jadi complete. Dah settle tu, klik je submit tu.


Dah klik submit tu belum final lagi tu. Korang kena buat ni pulak, masukkan tandatangan digital LS tu. Ye la kan, memandangkan pendaftaran dibuat secara online, tandatangan digital ni bertujuan sebagai pengesahan LS tu lah yang semua maklumat-maklumat yang dimasuukan tu betul dan nak daftarkan file tu. Tandatangan digital ni jadi secure sebab selain daripada kitaperlu upload file yang kit adah buat untuk tandatangan digital tu, kita juga perlu masukkan password untuk tandatangan tu. Jadi, masukkan je la 2 maklumat tu dan klik je validate certificate tu.


Bila dah settle pengesahan (validate) tu, maka siaplah proses pendaftaran tu. Klik je confirm tu.


Dan, dengan itu, berakhir sudah tutorial pada kali ini. Sehingga bertemu lagi di lain waktu ye. Kalau ada apa-apa silap kat sini tolong bagitahu aku ye supaya aku boleh baiki.

Terima kasih dan bye.

Read more...

Love letter from a land surveyor to his lovely wife....


Agak-agak kalau orang bukan bidang survey faham ke tak????

Sebenarnya sudah di post sebelum sebelum ini, kat sini dan sini

Ok, bye.
